Settepaak
Mis on settepaak?
Settepaak on puhastusstruktuur, mis eemaldab gravitatsioonilise settimise teel veest tihedamad hõljuvad osakesed. See on üks reoveepuhastuses kõige laialdasemalt kasutatavaid seadmeid, mida saab kasutada eelpuhastuses, -järelbioloogilises ja täiustatud puhastuses. Sedimentatsiooni põhimõtet rakendatakse:
- Liivakambridanorgaaniliste lisandite eemaldamiseks.
- Esmased settepaagidhõljuvate ainete ja muude tahkete osakeste eemaldamiseks.
- Sekundaarsed settepaagidaktiivmuda eraldamiseks bioloogiliselt töödeldud heitveest.
- Paksendavad mahutidsette kontsentreerimiseks vee eraldamise teel.
- Täiustatud raviprotsessid, kus sekundaarsele heitveele lisatakse koagulante, et eemaldada hõljumjäägid.
Settepaak koosneb viiest tsoonist:
- Sisselaske tsoon: tagab ühtlase voolujaotuse, minimeerib{0}}lühise ja turbulentsi ning vähendab surnud alasid, et parandada paagi tõhusust.
- Asustamistsoon(selgitusvöönd): kus settivad osakesed eralduvad reoveest.
- Muda tsoon: settinud muda ladustamiseks, kontsentreerimiseks ja ärajuhtimiseks.
- Puhvertsoon: eraldab settimis- ja mudatsoonid, et vältida settinud osakeste resuspendeerumist vooluhäirete tõttu.
- Outlet Zone: kogub selitatud vett, säilitades samal ajal ühtlased voolutingimused.
Kuidas settepaak töötab?
Settepaagid töötavad põhimõttel, et osakesed koos asettimiskiirus on suurem kui ülespoole suunatud voolu kiirusvesi (või mille settimisaeg on lühem kui hüdrauliline retentsiooniaeg) eraldub voolust.
Ideaalses settepaagis sõltub töötlemise tõhusus ainult sellestpinnakoormuse kiirus(st paagi pindala), mitte sügavus. Mahuti sügavus on oluline ainult muda ladustamise, küürimise vältimise ja säilitusaja jaoks. Praktilistes pideva vooluga-paakide puhul:
- Osakesed settimiskiirusegamadalam kui ülespoole suunatud voolu kiirus(põhjustatud paisu ülevoolust) viiakse minema.
- Osakesed settimiskiirusegavõrdne ülespoole suunatud voolukiirusegajäävad peatatuks.
- Ainult settimiskiirusega osakesedsuurem kui ülespoole suunatud voolu kiiruslahendama.
Osakeste põhja settimise aeg on seotud hüdraulilise peetusajaga, mida mõjutab paagi sügavus. teoreetiliselt,madalamad mahutid võimaldavad kiiremat settimist, mis on aluseks madalatele settimistehnoloogiatele nagukaldus plaadi- või torusetitajad. Puhvertsoon settimis- ja mudatsoonide vahel takistab resuspendeeritud osakeste edasist tõusmist, soodustades taassettumist osakeste kokkupõrgete kaudu.
Millised on settepaakide levinumad tüübid? Nende eelised, puudused ja rakendused.
Voolu suuna järgi jaotatakse settepaagid järgmistesse kategooriatesse:
- Horisontaalse vooluga settepaagid
- Radiaalvoolu settepaagid
- Vertikaalse vooluga settepaagid

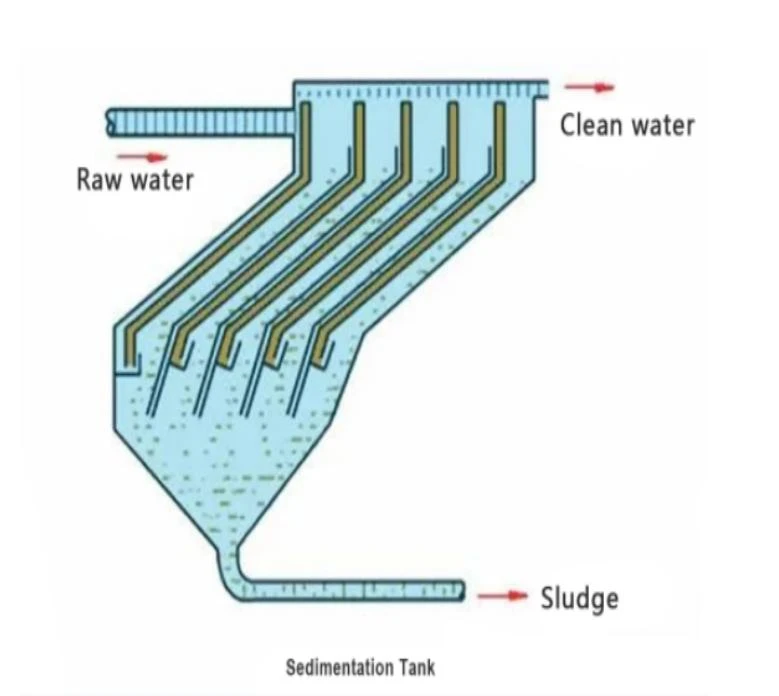

- Kaldplaatide/torude settijad(töötatud "madala sügavuse teooria" alusel).
Iga tüübi eelised, puudused ja rakendused on kokku võetud allolevas tabelis:
| Tavaliste settepaakide jõudluse võrdlus | |||||
| Tüüp | Eelised | Puudused | Rakendused | ||
| Horisontaalne vool |
1. Kõrge settimise efektiivsus 2. Tugev kohanemisvõime löökkoormuste ja temperatuurimuutustega |
1. Ebaühtlane veejaotus, katkendlik mudaheide 2. Mitme -punkri muda väljalaskmiseks on vaja iga punkri jaoks eraldi torusid (suur töökoormus) 3. Kettkaabitsad on altid vee all olevate komponentide korrosioonile |
1. Sobib kõrge põhjaveetaseme ja halbade geoloogiliste tingimustega aladele 2. Kohaldatav suurte, keskmiste ja väikeste reoveepuhastite puhul |
||
| Radiaalne vool |
1. Mehaaniline muda ärajuhtimine standardsete seadmetega, lihtne hooldus 2. Stabiilne tööjõudlus |
1. Keerulised mehaanilised muda väljalaskeseadmed 2. Kõrged nõuded ehituskvaliteedile |
1. Sobib kõrge põhjaveetasemega aladele 2. Kohaldatav suurte ja keskmise suurusega{1}}reoveepuhastite puhul |
||
| Vertikaalne vool |
1. Mugav muda ärajuhtimine ja lihtne juhtimine 2.Väike jalajälg |
1. Suur sügavus, keeruline ehitus ja kõrge hind 2. Kehv kohanemisvõime löökkoormuste ja temperatuurimuutustega 3. Piiratud paagi läbimõõt, et vältida vee ebaühtlast jaotumist |
Sobib väikestesse reoveepuhastitesse | ||
| Kaldus plaat/toru |
1. Kõrge hüdrauliline laadimismäär ja tõhusus 2. Lühike säilivusaeg ja väike jalajälg |
1. Keeruline struktuur, kalduvus ummistuma, nõuab plaatide/torude perioodilist väljavahetamist 2. madalam tolerantsus suurele tahkele koormusele ja löökkoormusele; vajab pinnapesuvarustust |
1. Sobib keskmistele ja väikestele reoveepuhastitele 2. Olemasolevate settepaakide moderniseerimine võimsuse suurendamiseks |
||
